Tabiiy gaz qozonini chiqindilarini qayta tiklash potentsiali to'g'risida gaplashamiz

Sanoatning rivojlanishi va bug 'qo'llanilishi bilan deyarli barcha sohalarda qozonxonalar paydo bo'ladi. Shu bilan birga, mamlakatdagi&№ 39 atrof-muhitni muhofaza qilish talablari tufayli ko'mir yoqadigan qozonxonalar asta-sekin qozon tarixi bosqichidan chiqib ketdi va tabiiy gazli qozonxonalar bug 'ishlab chiqarish uchun eng ko'p ishlatiladigan uskunaga aylandi. Gaz bilan ishlaydigan qozonxonalar uchun, uning dizayni an'anaviy ko'mir bilan ishlaydigan qozonxonalar bilan taqqoslangan bo'lsa-da, u allaqachon nisbatan yuqori issiqlik samaradorligiga ega. Uning issiqlik samaradorligini yanada oshirish uchun biz hali ham boshqa choralardan foydalanishimiz mumkin. Muallif tabiiy gaz qozonlaridan chiqadigan chiqindi issiqlik chiqindilari haqida qisqacha to'xtaladi.

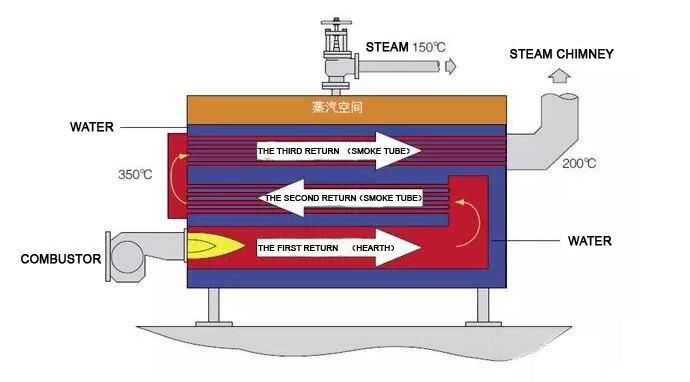

Tabiiy gaz yoqilgandan keyin chiqarilgan issiqlik qozonning bug'lanishi uchun ishlatiladi. Qozonning o'zi dizayni tufayli chiqindi gazidagi issiqlikni to'liq ishlatib bo'lmaydi va yuqori qiymatli issiqlikni o'z ichiga olgan chiqindi gaz to'g'ridan-to'g'ri atmosferaga tashlanib, juda ko'p chiqindilarni keltirib chiqaradi.

Egzoz tutunidagi ekzotermik issiqlik usuli bo'yicha biz uni ikki toifaga ajratishimiz mumkin: jismoniy sezgir issiqlik va bug'lanish yashirin issiqlik.

Jismoniy oqilona issiqlik:

Bunga chiqindi gazining harorati pasayishi va qozon chiqindi gazining harorati 15-20 by ga pasayishi bilan erishiladi, bu esa issiqlik samaradorligini 1% ga oshirishi mumkin;

Bug'lanish yashirin issiqlik:

U suvga quyilib chiqadigan tutun gazidagi suv bug'ining faza o'zgarishi bilan amalga oshiriladi va chiqindi gazning yashirin issiqligi tiklanadi va katta miqdordagi issiqlikni qayta ishlash mumkin.

Agar biz baca gazidagi barcha fizikaviy issiqlik va bug'lanishning yashirin issiqligini tiklasak, bu katta energiya tejashga olib keladi va yoqilg'i xarajatlarini kamaytiradi.

Oddiy potentsial tahlilini quyidagicha tushunamiz:

一 、 Gorizontal tabiiy gazli qozon

(1) Bug'lanish quvvati=4000t / s, ish bosimi=10barg, sovuq suv harorati=10 ℃

(2) Ishlatilgan gazning asl harorati=240 ℃, iqtisodchi o'rnatilgandan so'ng chiqindi gazning harorati=60

(3) Dastlabki qozonning issiqlik samaradorligi=88%, iqtisodchi o'rnatilgandan keyin esa issiqlik samaradorligi=97%

(4) Tabiiy gazning past kalorifik qiymati=36360Kg / Nm3, tabiiy gaz birligining narxi=3.8RMB / Nm3

(5) Bir yillik ish vaqti=2000 soat (haftada 5 kun, kuniga 8 soat)

、 、 Asl qiymati

(1) Tabiiy gaz sarfi=4000x (2781.7-10x4.187) /36360/0.88=342.5Nm3/h

(2) Tabiiy gaz narxi=342.5x3.8=1300RMB / h

Joriy narx

(1) Tabiiy gaz sarfi=4000x (2781.7-10x4.187) /36360/0.97=310.7Nm3/h

(2) Tabiiy gaz narxi=310.7x3.8=1181RMB / h

Yillik tiklanish qiymati

Yillik tiklanish qiymati=(1300-1181) x 2000=240,000RMB

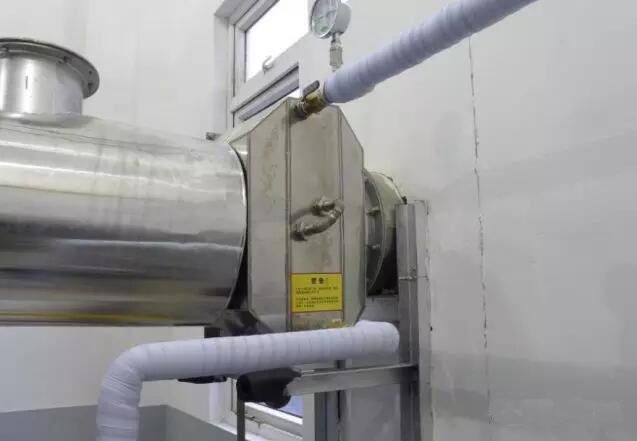

Yuqoridagi oddiy misoldan shuni bilib olishimiz mumkinki, oddiygina chiqindi gazlarini qayta ishlash orqali yoqilg'i narxini tejash mumkin. Qozonxonada oddiy usul - bu tabiiy gaz sarfini kamaytirish uchun to'g'ridan-to'g'ri issiqlikni qozonning ozuqa suvini isitish uchun ishlatishdir.

Quyida ba'zi muvaffaqiyatli holatlar uchun ma'lumotnoma keltirilgan:

1. Kundalik 500 ta eng yirik kimyoviy kompaniyalarning Tyantszin filialida qozondan chiqindi gazni qayta ishlash

Loyiha tavsifi:

Ikkita 8t / soatlik qozon (bitta ishlatilgan va bitta kutish rejimida), asl iqtisodchi korroziyaga uchragan va issiqlik almashinuvi samaradorligi past bo'lgan.

Transformatsiyadan oldin:

Qozon chiqindi gazi 190 ℃ (asl tejamkor chiqishi 120 ℃)

Transformatsiyadan so'ng:

Loyihalash tizimi chiqindi gaz< 60="" ℃="" (chiqindi="" tutuni="" haqiqiy="" ish="" 47="" ℃)="" va="" suv="" harorati="" 8="" ℃="" dan="" 98="" ℃="" gacha="">

2. Oziqlantirish kompaniyasining qozonxonasidan chiqindi gazni qayta ishlash

Loyiha tavsifi:

1 t / s qozon 1 ta chiqindi gazni qayta ishlash dizayni, tabiiy gazning ish bosimi 5 ~ 7barg

Transformatsiyadan oldin:

Qozonning chiqindi gaz harorati 230 ℃, iqtisodchi yo'q va chiqindi gaz to'g'ridan-to'g'ri atmosferaga mo'ri orqali chiqariladi

Transformatsiyadan so'ng:

Suv idishining sovuq suv ta'minotini isitish uchun tutun gazidan foydalaning, davriy isitish, chiqindi gazning harorati 120 ℃, suv kirish joyi 30 ℃ va suv chiqishi 55 ℃.

3. Maishiy qog'oz chiqindilarni issiqligini qayta ishlash loyihasi

Loyiha tavsifi:

Ishlab chiqarish uskunasidan chiqadigan nam havoning harorati 320 ℃, oqim tezligi 7,61m3 / s, suvning massasi 30,5%

Transformatsiyadan oldin:

Dastlabki jarayon chiqindi issiq havodagi issiqlikning bir qismini tiklaydi, ya'ni issiq va nam havo havoga birlamchi issiqlik almashinuvchisi isitish tizimi orqali beriladi va havoni havoga qizdirgandan so'ng yakuniy tushirish harorati 264 ° ga teng S

Transformatsiyadan so'ng:

15 barg to'yingan bug 'hosil qiling, u 860 kg / soatni tashkil qiladi va yonish havosini qabul qilish haroratini dastlabki asosda 10 by ga oshiring va chiqindi gazning oxirgi harorati 135 ℃ -145 be ga teng bo'ladi.

Xulosa qilib aytganda, agar siz tabiiy gazli qozonlardan foydalanishni boshlasangiz, iltimos, atrofingizdagi energiya tejash imkoniyatlarini e'tiborsiz qoldirmang. Qo'shimcha ma'lumot olish uchun iltimos, YUJI dastur muhandisi bilan bog'laning!
